Tổng hợp các quy định về tiêu chuẩn con kê bê tông khi đúc, khoảng cách con kê bê tông

Đối tác chuyên sản xuất và phân phối con kê bê tông TPHCM

Các loại khuôn đúc con kê

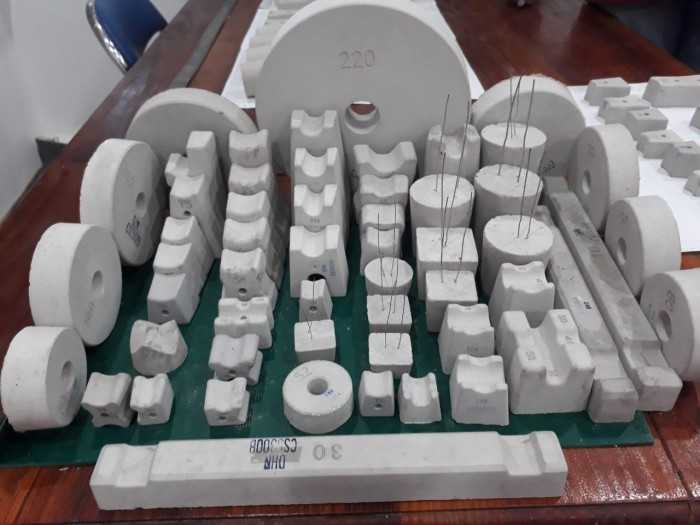

Hiện nay, sản phẩm con kê bê tông này chủ yếu được sản xuất với kích thước dựa trên khuôn đúc cục kê bê tông cốt thép mẫu chuẩn kết hợp với máy trộn bê tông hoặc trộn tay. Nên bê tông được nén chặt và có cường độ cao hơn khi sản xuất thủ công.

Thông số kích thước được khắc lõm trên bề mặt cục kê ngay trong quá trình đúc ép. Đảm bảo độ chính xác và tương thích tuyệt đối với công trình.

• Khuôn đúc con kê sàn 15/20, 20/25
• Khuôn đúc con kê đa năng 35/40/45/50
• Khuôn đúc con kê chữ A 60/70/80/90/100
• Khuôn đúc con kê chữ H
• Khuôn đúc con kê đa năng loại nằm
• Khuôn đúc con kê đa năng loại đứng.

Tiêu chuẩn bố trí con kê bê tông theo kích thước

Chiều dày lớp bê tông bảo vệ cần được lấy không nhỏ hơn đường kính cốt thép hoặc dây cáp. Chi tiết về cách bố trí các loại cục kê theo kích thước như sau:

Đối với bản và tường có chiều dày

• Từ 100 mm trở xuống: Cục kê dày 10 mm
• Trên 100 mm: Cục kê dày 15 mm

Trong dầm và dầm sườn có chiều cao

• Nhỏ hơn 250 mm: Cục kê dày 15 mm
• Lớn hơn hoặc bằng 250 mm: Cục kê dày 20 mm

Trong cột: Cục kê dày 20 mm

Trong dầm móng: Cục kê dày 30 mm

Trong móng

• Lắp ghép: Cục kê dày 30 mm
• Toàn khối khi có lớp bê tông lót: Cục kê dày 35 mm
• Toàn khối khi không có lớp bê tông lót: Cục kê dày 70 mm

Khoảng cách viên kê bố trí không quá 1m, bố trí thích hợp để cốt thép không chuyển vị khi thi công và đổ bê tông.

Xem thêm: vật liệu xây dựng

Tiêu chuẩn bố trí con kê bê tông theo số lượng

Với công trình dân dụng, gia chủ có thể tự kiểm tra được công trình của mình có đảm bảo không bằng cách xác định tổng độ cao của khối bê tông sẽ được đổ, thép chỉ là 01 lớp hay 02 lớp. Nếu 01 lớp thép thì đảm bảo lớp thép đó nằm chính giữa khối bê tông là tốt nhất. Trường hợp 02 lớp thép thì chiều dày lớp bảo vệ phía dưới và phía trên tốt nhất là bằng nhau.

• Sàn/dầm : 4 – 5 viên/m2
• Cột/đà : 5 – 6 viên/m2

Chiều dày lớp bê tông bảo vệ (chiều cao cục kê) không được nhỏ hơn đường kính lớn nhất của thép sử dụng tại vị trí đó. (chi tiết xin vui lòng tham khảo TCXDVN 356 : 2005 Kết cấu bê tông và bê tông cốt thép – tiêu chuẩn thiết kế)

Chiều cao cục kê bê tông phổ biến cho công trình dân dụng: 15mm – 20mm – 25mm – 30mm

Ví dụ: Đổ sàn 120mm, có 02 lớp thép. Đường kính thép 10mm. Khoảng cách 2 lớp thép là 50mm. Như vậy, cách tốt nhất là dùng cục kê sàn 25mm. Tính nhẩm có thể thấy: 120mm = 25mm (độ dày lớp dưới sàn) + 10mm ( thép 1) + 50mm (khoảng cách) + 10mm (thép 2) + 25mm (độ dày lớp bê tông ở trên).
